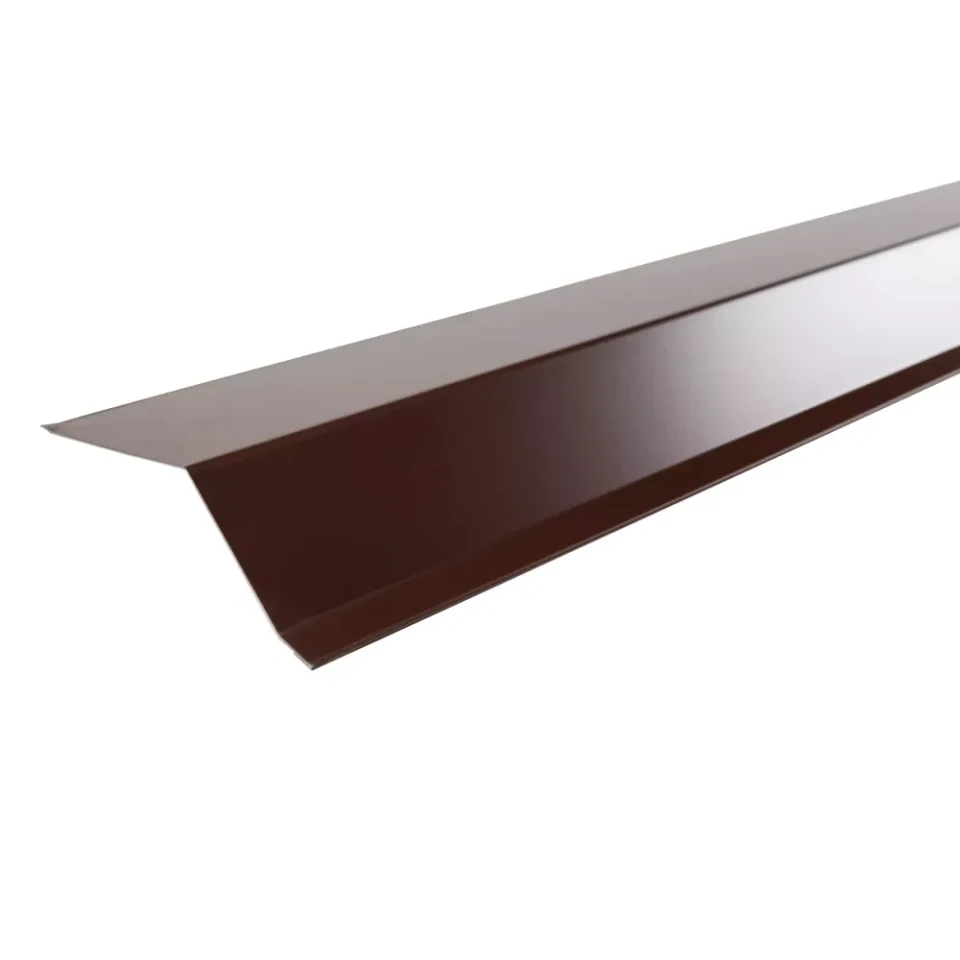

Коричневая карнизная планка ТЕХНОНИКОЛЬ Architect RAL 8017 длиной 2 м — металлический доборный элемент для нижнего края скатной крыши с гибкой черепицей. Она защищает карнизную доску от влаги и порывов ветра и направляет стекающую со ската воду в водосточный желоб. Полиэстер RAL 8017 позволяет согласовать капельник с коричневыми кровельными комплектующими.

Как работает карнизный капельник

Вода должна покинуть край кровельного пирога и попасть в желоб, не затекая на торец настила или лобовую доску. Профилированная кромка создаёт контролируемый путь стока. Планка не заменяет водосточную систему и не исправляет неправильное положение желоба, поэтому весь карнизный узел рассчитывают совместно.

Сталь и полимерное покрытие

Основа изготовлена из оцинкованной стали толщиной 0,45 мм. На лицевую поверхность нанесён цветной полиэстер, для которого официальная карточка подтверждает устойчивость к УФ-облучению. Защитный слой нельзя повреждать грубым абразивным инструментом или оставлять с глубокими царапинами после подрезки.

Размер профиля

Полная геометрия указана как 75 × 50 × 5 × 2000 мм, номинальная длина — 2 м. Перед покупкой проверяют, что эта форма соответствует проектному карнизному узлу. Стороны профиля должны перекрывать требуемые зоны основания и обеспечивать правильный выпуск воды относительно желоба.

Расчёт полезной длины

Измерьте суммарную длину всех карнизных свесов. Соседние планки соединяются с нахлёстом 30–50 мм, поэтому полезная длина каждой детали меньше двух метров. Результат округляют вверх до целого числа и добавляют запас на углы, изломы и подрезку, если геометрия крыши сложная.

RAL 8017 в комплекте кровли

Коричневый оттенок удобно подбирать к торцевым планкам, водостоку и гибкой черепице тёплой гаммы. Одинаковый номер RAL не гарантирует абсолютно одинакового блеска у металла и пластика. Для точной идентификации сверяйте артикул 569068 и код 1С Т000027929.

Очередность установки

Карнизный элемент устанавливают раньше торцевого, чтобы верхний нахлёст соответствовал направлению движения воды. Точную последовательность относительно подкладочного ковра выбирают по актуальной инструкции SHINGLAS для конкретной системы и уклона. Произвольно менять расположение слоёв нельзя.

Крепление и соединения

Металлические планки фиксируют в шахматном порядке с шагом 120–150 мм, а соседние элементы перекрывают на 30–50 мм. Тип крепежа зависит от основания и документации проекта. Стыки не должны создавать ступеньку, задерживающую воду или мешающую укладке подкладочного материала и гонтов.

Подрезка без перегрева

Для окрашенной тонколистовой стали используют подходящий инструмент, сохраняющий цинковый и полимерный слои. После резки убирают заусенцы и металлическую стружку. Планку примеряют до фиксации и контролируют прямую линию капельной кромки по всему свесу.

Проверка и хранение

При получении сверьте RAL 8017, 569068, длину 2000 мм и отсутствие вмятин. Эксплуатационный диапазон заявлен от −70 до +110 °C. До монтажа изделия хранят сухими, защищёнными от механических повреждений; гарантийный срок хранения не ограничен при соблюдении правил производителя.
