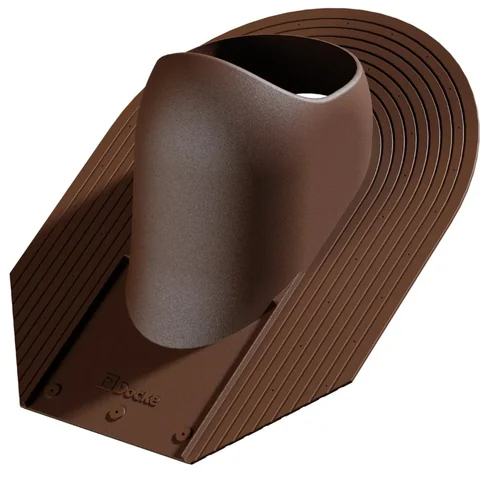

Проходной элемент Döcke NEXT PRAQ-1171 служит основанием для установки вентиляционного выхода на скатной крыше. Эта модификация выполнена в тёмно-коричневом цвете RR32 и предназначена для кровель из гибкой битумной черепицы либо фальцевого покрытия. В заводской упаковке находится 10 изделий.

Для какой крыши предназначен NEXT

Главная задача проходки — организовать узел вывода совместимой вентиляционной трубы через кровельное покрытие. Плоская монтажная часть модели NEXT рассчитана на материалы, где примыкание формируется по сплошному основанию: мягкую черепицу и фальцевую кровлю. Для металлочерепицы с выраженной волной выбирают элемент, геометрия которого соответствует конкретному профилю; NEXT не следует покупать только по совпадению цвета.

Минимальный допустимый уклон ската, указанный производителем, составляет 11°. Если крыша более пологая, имеет необычный фальц или сложный узел примыкания, решение предварительно согласуют с проектировщиком и сверяют с актуальной инструкцией Döcke.

Почему важна точная модификация RR32

Артикул PRAQ-1171 обозначает именно NEXT в цвете RR32. Тёмно-коричневый RR32 и светло-коричневый RAL 8017 — разные варианты, поэтому словосочетание «коричневая проходка» недостаточно для заказа. Экран и освещение искажают оттенок; при подборе к кровле ориентируются на код и, если требуется точное сочетание, сравнивают натурные образцы.

Корпус изготовлен из полипропилена, устойчивого к ультрафиолетовому излучению. Рабочий температурный диапазон заявлен от −40 до +80 °C, ударопрочность сохраняется при −20 °C. Эти параметры относятся к самому изделию и не отменяют требований к герметизации, крепежу и вентиляционному выходу.

Размеры и расчёт количества

Габариты одного элемента — 349 × 266 × 143 мм, масса — 0,32 кг. Упаковка содержит 10 штук, её размер составляет 910 × 260 × 330 мм, масса брутто — 7,4 кг. Количество проходок считают по числу отдельных вентиляционных выходов в проекте, а не по площади кровли.

До покупки составляют ведомость узлов: где расположен каждый выход, какую функцию выполняет канал, какой вентиляционный элемент будет установлен сверху и сколько комплектов крепежа требуется. Важно не путать основание NEXT с самой трубой: карточка описывает проходной элемент, вентиляционный выход подбирается отдельно.

Подготовка и монтаж

Место вывода выбирают с учётом стропил, обрешётки и внутренних коммуникаций. Отверстие нельзя переносить наугад после раскроя покрытия. Работы проводят по инструкции производителя для конкретного типа крыши, сохраняя правильную последовательность слоёв и водоотвод вокруг примыкания.

На высоте используют страховку, а монтаж поручают специалистам, знакомым с гибкой или фальцевой кровлей. Самовольное изменение основания, несовместимый герметик или крепление вне предусмотренных зон может нарушить работу узла. После завершения проверяют плотность соединения и отсутствие пути для воды в подкровельное пространство.

Приёмка партии

При получении сверяют маркировку NEXT, артикул PRAQ-1171, RR32 и количество 10 штук. Каждое изделие осматривают на трещины, деформацию монтажной площадки и повреждение посадочной части. Разные модели проходных элементов не смешивают даже при одинаковом оттенке.

Купить проходной элемент Döcke NEXT для мягкой или фальцевой кровли лучше после проверки уклона и состава вентиляционной системы. Перед заказом зафиксируйте число выходов и перечень совместимых труб — так комплект приедет без недостающих деталей.
